走线架的类型有很多，常见的是u型钢走线架，机房走线架，铝合金走线架，网格桥架，镀锌走线架这几种。

一、概念

走线架的类型有很多，常见的是u型钢走线架，机房走线架，铝合金走线架，网格桥架，镀锌走线架这几种。

二、种类与应用

（1）外走线架（热镀锌）。外走线架。适用于室外。其走线架一般用角钢、扁钢、多孔U型钢组合加工后再表面热镀锌。机房（室内）走线架根据要求可以选择铝合金走线架或钢走线架。

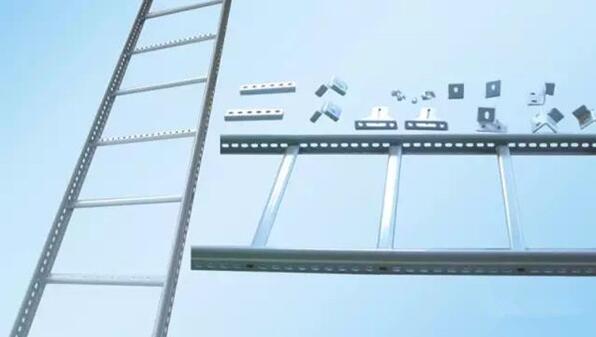

（2）钢走线架。一般分扁钢走线架和多孔U型钢走线架，扁钢走线架一适合在基站及较小机房使用（属于比较早期的产品，用钢量大比较重）。多孔U型钢走线架分标准的和轻型U-II型的两种。U-II型走线架适合在基站及小机房使用（可代替扁钢走线架使用），一般厚度1.5mm、2mm；标准多孔U型钢走线架适合在大中小型不同机房使用，材料厚度2mm，另外2.5mm、3mm厚度可定制。结构美观、安装扩容方便、吊挂方式灵活。

（3）基站走线架。要求成本低，安装简便，承重在每米100KG以上，可选用LP-ZXJ-L-LBG系列；LP-ZXJ-L-LD系列；LP-ZXJ-L-34H系列；LP-ZJX-L-32K系列；以上系列的走线架可在无线基站及线缆不多的小机房适用。

（4）铝合金走线架

铝合金走线架是机房专门用来走线的设备，广泛应用于中国电信、中国联通、中国网通、中国移动的机房基站的建设。

铝合金走线架作为现代通信机房中通信设备必不可少的辅助设备，它不但具有支撑全部线缆重量、提供布线以及为设备提供顶部固定支点的功能，而且兼具美化机房的作用。

铝合金走线架，根据信息产业部的要求，设计为全开放式裸架，可以吊顶走线、沿墙走线及立式架走线。承重效果好，且美观方便，利于日后维护检测检修。

（5）机房走线架。大机房或中心机房，要求走线架坚固美观，性价比高。可选用LP-ZXJ-L-KX系列；LP-ZXJ-L-DX系列；LP-ZXJ-L-50D系列；根据走线架承载线缆的数量选择合适的走线架组合。

（6）钢走线架。一般分扁钢走线架和多孔U型钢走线架，扁钢走线架一适合在基站及较小机房使用（属于比较早期的产品，用钢量大比较重）。多孔U型钢走线架分标准的和轻型U-II型的两种。U-II型走线架适合在基站及小机房使用（可代替扁钢走线架使用），一般厚度1.5mm、2mm；标准多孔U型钢走线架适合在大中小型不同机房使用，材料厚度2mm，另外2.5mm、3mm厚度可定制。结构美观、安装扩容方便、吊挂方式灵活。

一种通信机房走线架上电缆敷设用分隔架的制作方法

1、概念

机房走线架上电缆敷设用分隔架，包括电缆分隔架体、多个由上至下插装在电缆分隔架体上的电缆分隔插板和将电缆分隔架体水平安装于走线架上的固定架；电缆分隔架体包括上水平板、下水平板和两个支撑板，上水平板上开有多个上插孔，下水平板上开有多个下插孔，多个下插孔分别位于多个上插孔的正下方；电缆分隔插板以上水平板为界分为电缆分隔板和插入电缆分隔架体内的架体插入板，电缆分隔板位于架体插入板上方，相邻两个电缆分隔板之间形成一个电缆分隔区。本实用新型结构简单、设计合理、拆装方便且使用操作简便、使用效果好，能有效提高电缆布设效率。

2、安装方法

设备安装工程中，在走线架上敷设电缆的工作量很大，电缆敷设施工人员需 按照预先设计好的电缆布放位置对所有需敷设电缆逐一进行布放，以保证所敷设电缆在走 线架上排列整齐且各电缆均顺直。传统在走线架上进行电缆敷设的方式是：电缆敷设施工人员先根据预先设计好的电缆布放位置，并按照布设顺序由先至后对各电缆逐一进行敷 设；待走线架上所有电缆均敷设完成后，施工人员再将平摊在走线架上的电缆理顺，并按电 缆敷设施工设计图要求的绑扎方式对理顺后的电缆进行绑扎。采用上述传统敷设方式在走 线架上敷设电缆时，由于最初敷设的电缆都是平摊在走线架上的，而放缆时要按放缆顺序 且用一些电缆芯线编制马尾，并记录每条电缆的放缆顺序，工作量较大；并且，待所有电缆 均敷设在走线架上后，还要从走线架一端向另一端对所敷设电缆逐一进行整理，因而电缆 敷设的工艺非常复杂、繁琐，布放电缆的工作效率很低。 实用新型内容。针对上述现有技术中的不足，提供一种通信机房走线架上电缆敷设用分隔架，其结构简单、设计合理、拆装方便且使用操作简便、使用 效果好，能有效提高电缆布设效率，省时省力。

3、优点

1）、结构简单、设计合理且加工制作简便，拆卸方便，投入成本较低。

2）、使用操作简便，布放电缆之前，先将本实用新型安装在走线架上，再根据预先设 计的电缆布设位置对电缆分隔插板进行插装；实际布放电缆时，将各电缆逐一放到对应的电缆分隔区内，省去布放电缆时给电缆编马尾的工序，并使所布放电缆更顺直、整齐地布设在走线架上；对布放好的电缆进行绑扎时，能按照电缆敷设施工设计图要求的绑扎方式直接进行绑扎，无需再整理电缆。待电缆绑扎好后，将电缆分隔插板抽出并卸掉电缆分隔架体即可。

3）、使用效果好且实用价值高，推广应用前景广泛，能适用于多种类型走线架和不 同规格电缆的电缆敷设过程，在走线架上敷设电缆时，本实用新型能对电缆进行有效分隔，并将所敷设电缆按层、按列整齐分隔，以便于后期整齐、简便、快速地绑扎电缆。并且，采用本实用新型能及时发现电缆位置的错误布设问题，因而能有效提高绑扎电缆的效率，省时省力。

 综上所述，本实用新型结构简单、设计合理、拆装方便且使用操作简便、使用效果好，能省去传统电缆布放方式中的编马尾和整理电缆两道工序。
