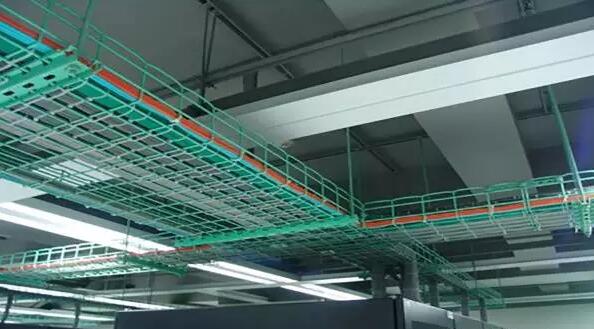

网格桥架有别于一般的桥架，是近年来新出现的品种，相比与传统桥架，它的使用优点更加明显。网格桥架的感念由欧洲人提出，并首先开始使用，2004年以后逐渐传入中国，首先使用的客户多为国外大型企业的中国分支机构，中国的大型企业近年来也逐步跟进使用，相信在不远的将来会在桥架产业中崭露头角。

开放式桥架是相对封闭槽式桥架来说的，就是一眼能看见线缆的桥架，例如：网格式和梯式。常州乔邦仓储设备有限公司是国内开放式网格桥架的专业生产商，质量不错，价格也公道。

谈到网格式桥架，就必然要提到法国卡博菲CABLOFIL。它是网格式桥架的鼻祖，早在1972年的时候就率先在法国市场上推出了开放的网格式桥架，而且由于当时它拥有这种新产品的专利，以至于到90年代初，整个欧洲市场的开放式桥架为它垄断。直到现在，卡博菲在欧洲的开放式网格桥架市场上还占有半数以上的市场份额，在其发源地法国应用更是普遍。因此，当前这种新型的桥架不仅在欧美普遍应用，近几年来在亚太市场上用户也越来越多，尤其是用在一些食品饮料厂、电站、工业厂房、重工行业等工业环境中。

网格桥架与传统桥架比较：

<1>提高了系统升级和维护能力，为升级留欧余地.

<2>在综合布线系统可以灵活应用，适用于布线桥架的上下走线.

<3>线路和设备的检修非常快速安全.

<4>节省了二次重复投资的昂贵成本.

<5>自重仅是传统桥架的1/5.

<6>比传统桥架节省2/3的安装时间.

<7>布线系统和周边生产环境更清洁，卫生和美观.

<8>网状的机构使它的散热更好,有效的延长线缆的使用寿命.

应用方案

1.材料：Q235B钢材网格电缆桥架 / 304不锈钢网格电缆桥架 / 316不锈钢网格电缆桥架 / 316L不锈钢网格电缆桥架

2.表面处理：

电镀锌网格电缆桥架 - 锌层厚度10um以上，适合于室内使用。

热镀锌网格电缆桥架 - 锌层厚度60um以上，适合于室外使用。

电抛光网格电缆桥架 - 适用于不锈钢材质表面处理。

喷塑网格电缆桥架 - 适合于需要彩色的场合。

3.外形尺寸：

网格式电缆桥架规格（宽度和高度）

规格命名：“ CM ” + 长度 + “ / ”+ 宽度 比如：CM100-300、CM100-200等

1. 电缆桥架的尺寸是指桥架内部尺寸

2. 桥架高度为 25mm, 50mm, 80mm, 105mm 和 150mm

3. 桥架宽度为30mm 和 54mm的，其宽度为50mm, 100mm, 150mm, 200mm, 300mm, 400mm 450mm, 500mm和 600mm

4. 桥架高度为105mm和150mm的，其宽度为100mm, 150mm, 200mm, 300mm 400mm 和500mm

5. 所有电缆桥架的长度为3000mm

材料直径：4.0~ 6.0mm.

4.安装简单方便：

网格电缆桥架所有的弯头（包括：90°弯、T头、十字头、大小变化头等）都可用直段切割变化产生。

网格电缆桥架有各种顶装、墙装、地装支架和配件供选用。

5.应用场合：

网格电缆桥架适合低压电缆、通信电缆、光缆光纤的走线。

6.优点：

网格电缆桥架安装方便、外形美观、防火性好、接地性好。安装快捷、灵活、人工成本低。重量轻，比传统桥架轻30%- 60%；90%开放空间；机械强度高、剪切方便；可充分发挥您的想象力自由配置样式；可为数据缆设计附件；具有令人信服的承载能力；为客户节省空间与时间，比传统桥架节省1/3的安装时间；独特的弯曲方法，快捷、美观；在1000摄氏度的高温下也可保持90分钟，保护桥架的安全。
